SL系列旋流式油冷却器

基本参数
型号:SL-303 SL-305 SL-307 SL-408 SL-512 SL-518等	材质:碳钢/不锈钢
过滤精度: 无此项参数	公称压力: 1.6Mpa
过滤介质: 油	结构形式: 旋流式/管式

基本参数

型号:SL-303 SL-305 SL-307 SL-408 SL-512 SL-518等

材质:碳钢/不锈钢

过滤精度: 无此项参数

公称压力: 1.6Mpa

过滤介质: 油

结构形式: 旋流式/管式

产品简介：

SL系列旋流式油冷却器用以保护液压系统工作时，液压元件产生各种能量的消耗，几乎全部转化为热量，从而使工作油液的温度及液压元件的温度升高，而引起造成液压...

产品简介

SL系列旋流式油冷却器用以保护液压系统工作时，液压元件产生各种能量的消耗，几乎全部转化为热量，从而使工作油液的温度及液压元件的温度升高，而引起造成液压元件损坏的- -种冷却装置。每种液压元件都有耐温极限，温度过高( > 80°C)将严重影响液压系统的正常工作。

技术参数

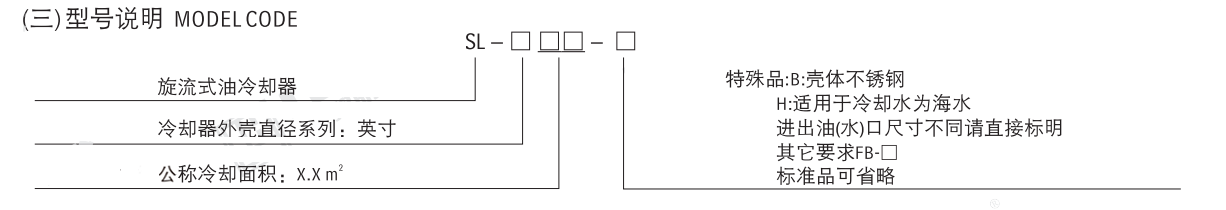

SL系列旋流式油冷却器型号说明：

型号推荐：
SL-303 SL-304 SL-305 SL-307 SL-309 SL-311
SL-408 SL-411 SL-415 SL-418 SL-421
SL-512 SL-518 SL-526 SL-534 SL-542

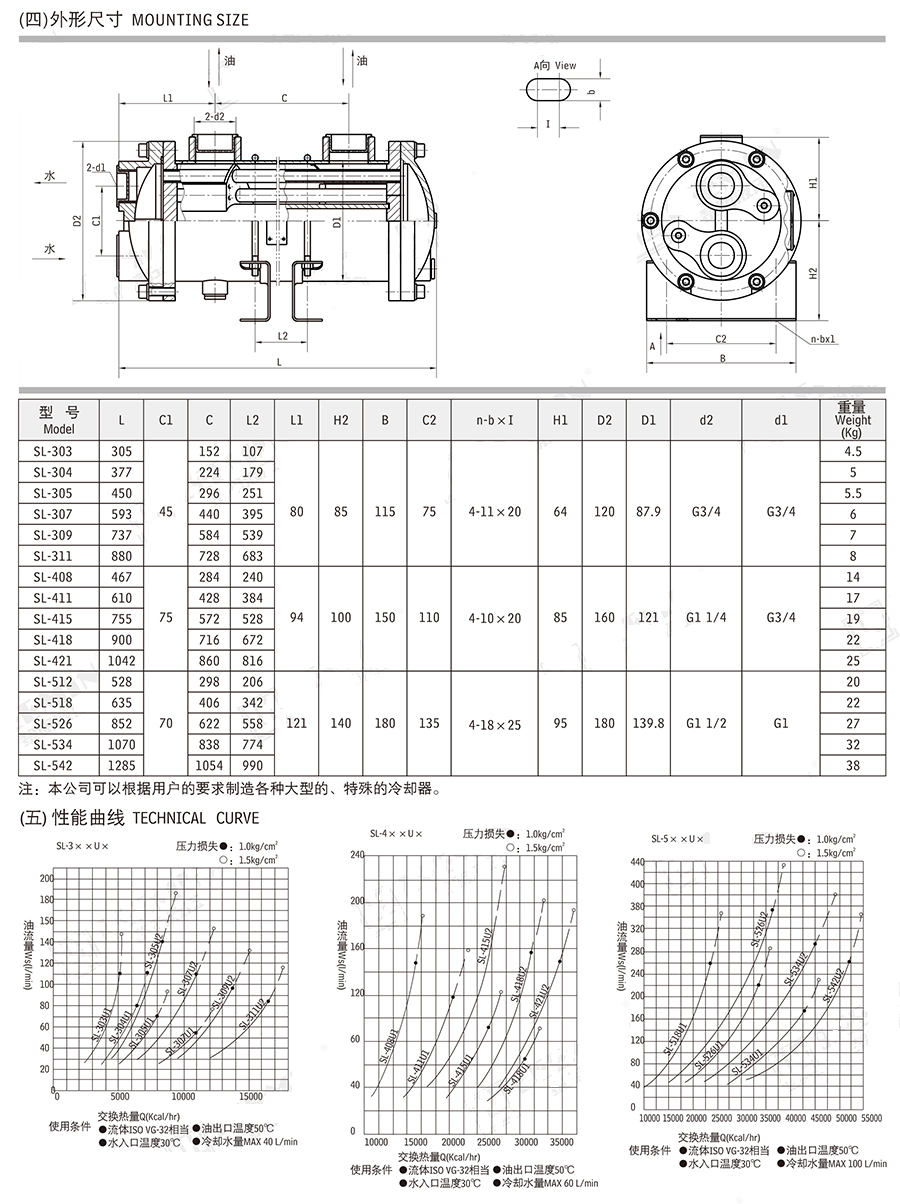

SL系列旋流式油冷却器外型尺寸：

SL系列旋流式油冷却器的选用方法：

1、计算需交换的热量: Q(Kca L/h)

(1)根据油液的温度要求和流量计算:

Q=CW(T1-T2)

式中.C-油的比热(Kca L/kg℃) W- -油的流量(kg/h)

Tl-进口油温(℃) T2- -出口油温(℃)

其中: W=qP

式中q一-油的流量(L/min) P- -油的密度(kg/L)

(2)根据液压系统的发热量计算:

Q=Pr-Pc-Phc

式中Pr-液压系统的输入功率 Pc- 输出有效功率

Phc一油箱、管道散热功率

2、选择冷却器型号

根据计算出的换热量Q和油流量Ws查产品性能曲线，两者交点，即为所选的型号。

3、补充说明
冷却器的实际使用条件可能与其性能测试条件有区别。油粘度小，水流量大，油温与水温温差大时，可选取用比所选型号偏小的型号，反之，选取偏大的型号。

产品特点

1、SL系列旋流式油冷却器采用螺旋导流板引导油流成螺旋形均匀连续流动，克服了传统折流板产生的油流换热死角，提高了换热效率。

2、本油冷却器采用螺旋导流板和翅片传热管，具有换热效率高，压力损失少，重量轻和体积小等优点，是- -种较经济型的产品。

3、本油冷却器采用先进的机械胀管制造工艺。进出油路上设置了螺纹连接，方便了与液压系统设备的连接。

4、油侧使用压力不大于1.6MPa。

应用领域

SL系列旋流式油冷却器是一种新型，高效冷却器。它主要用于液压和润滑系统，将工作油液冷却到规定的温度。因此广泛适用于化工、电力、矿山、轻工等行业的各种液压设备的冷却，尤其适用于机械设备空间狭小紧凑的液压系统场所。如:注塑机，压机等机器上，是一种较为理想的冷却装置。
