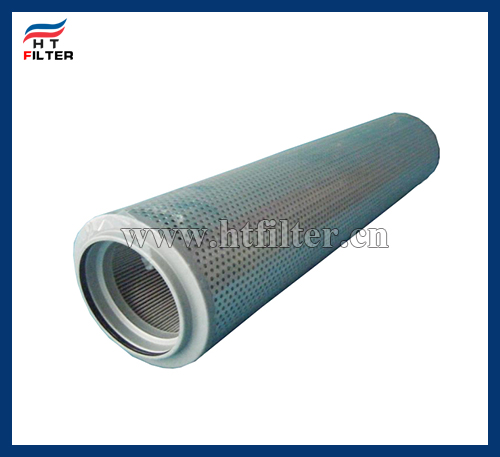

滤芯FAX-400X20

FAX滤芯简介：

FAX液压油滤芯用于旋转式管路过滤器中，其滤芯上安装有铝合金滤头，并带有污染堵塞发讯器孔，以便检查滤芯使用的情况。FAX液压油滤芯是由不同的不锈钢金属网折叠而成的滤芯，其过滤精度是由金属网目数而定。

滤芯FAX-400X20检测标准：

ISO2491  液压滤芯抗破裂性检验

ISO2492  滤芯结构完整性的确定

ISO2493  滤芯  材料与液体相容性的验证。

ISO3723  滤芯端向负荷试验方法

ISO3724   滤芯疲劳特性的测定

ISO3968  滤芯压差流量的测定

ISO4572 滤芯测定过滤特性的多次通过法

滤芯特点：

1.滤芯直接安装在油箱上，简化了系统的管路，节省空间，使系统布置更为紧凑。

2.带有自封阀：检修系统时，油箱里的油液不会回流。更换液压滤芯时，能把液压滤芯内的污染物一同带出油箱，使油液不会外流。

3.带有旁通阀：当液压滤芯被污染物堵塞导致压差达0．35MPa时，如不能马上更换液压滤芯，设在液压滤芯顶部的旁通阀会自动开启(其压差为0。4MPa)，以保护系统正常工作。

4.带有磁性装置：可滤除回油油液中1LJm以上的铁磁性颗粒。

过滤原理：

当液压系统中的过滤液体由过滤器进口进入时，经滤芯自外向里透过滤层而被过滤成澄清液体，然后经管路出口排出，污染物杂质被截留在滤芯的深层及表面，从而达到较高的过滤效率。滤芯精度的高低、结构尺寸的确定是由其过滤时的流量和过滤介质的特性所决定的。滤芯的滤材均为国产/进口玻纤或不锈钢滤网组成，结构合理，波纹整列均匀，流量大，受阻力小。

技术参数：

过滤精度：10~25um.

温度使用范围：-30℃~90℃

较高使用压力：0.7MPA

滤材：玻纤、不锈钢网

较大回油流量：60~200L/min

较大吸油流量：20~58L/min

相关型号推荐：

TFX-400X20吸油过滤器滤芯   FBX-250X20回油过滤器滤芯   HX-25X20黎明过滤器滤芯
