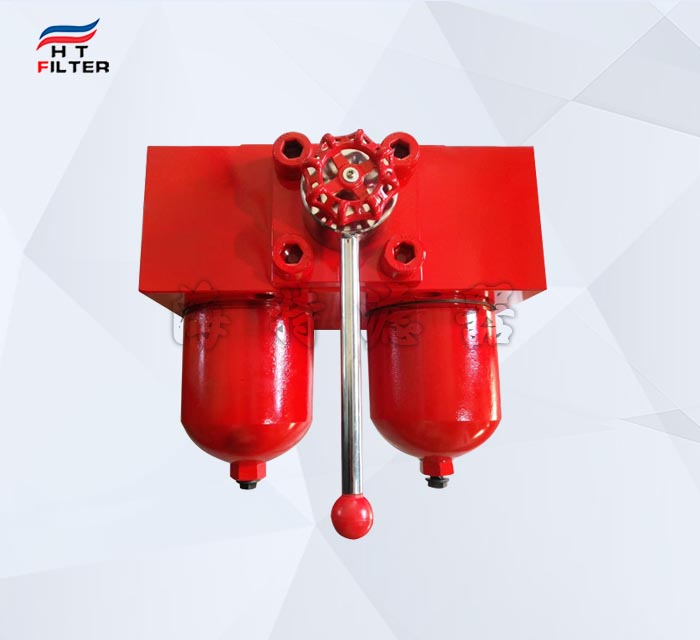

双筒过滤器SGF-H160X10

双筒过滤器SGF-H160X10

该双筒过滤器安装在油泵出油口高压管路上，用以保护控制元件及执行机构。特别是自动控制系统中，高精度的伺服元件及柱塞元件，可以有效地防止污染避免故障，延长元件使用寿命。该过滤器由单筒过滤器，换向阀，旁通阀，发讯器组成，能使系统在不停机状况下更换滤芯，适用于连续工作的液压系统。

性能特点

当过滤器其中一只滤芯堵塞，压力表显示0.5Mpa时，发讯器发讯，这时必须更换滤芯。只要转动换向阀，另一只过滤器开始工作。更换滤芯，允许少量内泄漏。

技术特性

1.更换清洗滤芯方便

2.纳污量大，过滤精度高

3.安装使用方便，简化系统管路

4.发讯器，提高液压系统的可靠性

技术参数

1.公称流量：30-660L/min

2.过滤精度：3-20um

3.公称压力：32Mpa

4.过滤介质：水乙二醇 液压油

注意事项

若因故未能及时更换滤芯压差继续升至旁通阀开启压力0.6Mpa时，旁通阀自动开启，以避免由于压力继续上升，滤芯破裂造成污染，但用户必须在发讯器发讯时更换滤芯。

应用领域

1、冶金：用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。

2、石化：炼油、化工生产过程中的产品及中间产品的分离及回收，液体净化、磁带、光盘及摄影胶片在制造中的净化，油田注井水及天然气除颗粒过滤。

检测标准

ISO 2941   滤芯抗破裂性试验方法

ISO 2942   液压滤芯结构完整性试验方法

ISO 2943   液压滤芯材料与液体相容性试验方法

ISO 3723   端向符合实验

ISO 3724   疲劳特性测定

ISO 3968   压差流量特性

ISO 4572   测定过滤特性的多次通过法
